I. Öntözőrendszerek tervezése

Egy öntözőberendezés megtervezése jól meghatározható lépésekből álló folyamat, ahol a rendelkezésünkre álló adatok (a felmért terület adatai, illetve a vízforrás adatai) felhasználásával egy működőképes öntözőrendszer tervet készítünk. Sajnos a nem megfelelően meghatározott alapadatok, vagy a tervezés során követendő alapvető szabályok be nem tartása (hiányos szaktudás) következtében gyakran találkozunk rosszul megtervezett, rosszul megépített öntözőrendszerekkel. Az alábbiakban néhány általános szabállyal szeretnénk segíteni az Önök munkáját, melyek kisebb rendszerek tervezésekor ugyanúgy érvényesek, mint hatalmas projektek esetén.


1. Alapadatok felvétele:


1.1 A terület felmérése:

Az öntözendő terület pontos felmérése alapvető fontosságú egy öntözőrendszer tervezésekor. A célnak megfelelő műszerekkel és szerszámokkal (legtöbbször mérőszalag, derékszög, lejtős területen szintezőműszer) vegyük fel vázlatrajzra az öntözendő terület méreteit és lejtésviszonyait. Még a terepen rajzoljuk be a növényzetet, különös tekintettel minden olyan nagyobb növényre, amely a szórófejek szórásképét befolyásolhatja. Ugyanígy rajzoljuk fel a tereptárgyakat, itt figyeljünk minden olyan kerti elemre, amit öntözővíz nem érhet (érdemes a megrendelővel egyeztetni szobrok, grillsütők, padok, homokozók és játszóvárak ügyében akkor is, ha az eső éri...). Ezután rajzoljuk át vázlatrajzunkat egy méretarányos rajzra, melyen a tervet elkészíthetjük. A méretarány lehetőség szerint M=1:100 legyen, erre nagyon gyorsan tudunk majd tervezni, például a csövek mennyiségét egy egyszerű vonalzóval könnyen ki tudjuk számolni az anyagszükséglet meghatározásakor. Ha a méretek miatt ez a rajz A2-nél nagyobb méretű lenne, akkor válasszuk inkább az M=1:200 méretarányt.

1.2 Vízforrás adatai (a megfelelő nyomáson rendelkezésre álló vízmennyiség meghatározása)

Az öntözőrendszerek rotoros szórófejei 2,5-5 bar, a spray szórófejek 1,5-3 bar, míg a csepegtető csövek a 0,5-3 bar közötti nyomástartományban működnek optimálisan. Az öntözőrendszer tervezésekor tudnunk kell, hogy a vízforrás ezeken az adott nyomásértékeken mekkora vízmennyiséget (tulajdonképpen térfogatáram: az adott időegység alatt átáramlott víz mennyisége l/perc, vagy m3/h mértékegységben megadva) képes biztosítani. Vízforrásunk lehet a vezetékes víz, vagy felszín alatti vizek (ásott kút, fúrt kút), illetve felszíni vizek (tározó, tó, csatorna, stb.). Kutakból és felszíni vizekből szivattyúk segítségével nyerünk vizet, melyek karakterisztikája általában ismert. Ennek ellenére kutaknál a vezetékes vízhez hasonlóan célszerű a karakterisztikát mérés alapján megrajzolni, mert nem követhető a kútban a dinamikus (üzemi) vízszint és az önfelszívó szivattyúk hatásfoka a szívási mélység növekedésével jelentősen romlik. Sokszor nem ismert a kút hozama sem, amely meghatározza a használható munkapontokat. Az adott nyomásértékeken rendelkezésre álló szállított vízmennyiség értékekből kapott görbe a vízforrás karakterisztikája. Az egyes értékeket könnyedén meghatározhatjuk egy nyomásmérő óra, egy stopper, egy csap és egy vödör segítségével (kell még néhány fitting az összeszereléshez):

dinamikus nyomás méréseElőször teljesen megnyitjuk a főcsapot, majd a nyomásmérő óra utáni csapot elzárjuk. Ekkor nincs vízkivét a rendszerben, a mérőórán leolvasható a hálózat statikus nyomása. Ezután az óra utáni csap nyitásával az áramlás nő, míg a nyomás fokozatosan csökken. Ekkor különböző nyomásértékeken megmérjük, hogy hány másodperc alatt telik meg a 10 l-es vödör, melyből már egyszerű számítással megkapjuk, hogy az adott nyomásértéken mekkora szállított vízmennyiséget biztosít a közműhálózat/szivattyú. Ez alapján megrajzolhatjuk a vízforrás karakterisztikáját, ahonnan kiválaszthatjuk a megfelelő munkapontokat.

Gyakorlatban a következő értékeket célszerű megmérni (az elkészítendő öntözőrendszer működése közben fellépő nyomásveszteségek miatt):

- rotoros szórófejekhez: 4 bar nyomás melletti vízmennyiség
- spray szórófejekhez: 3 bar nyomás mellett szállított víz
- csepegtető cső esetén: a 3 bar nyomáshoz tartozó térfogatáram

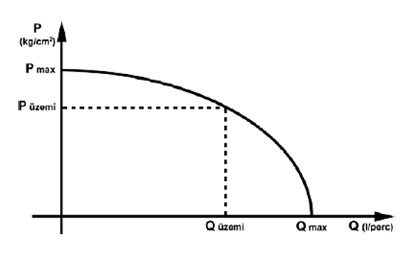

dinamikus nyomás méréseA fent vázolt "vödrös" módszerrel pontosan meghatározható a vízforrás karakterisztikája (Q-H görbe, jelleggörbe, vízhozam-diagram, stb.), de használhatunk profi karakterisztika-mérő műszert is, amely egy rugós vízátfolyásmérőből, egy nyomásmérő órából, illetve egy precíz golyóscsapból áll. Itt nyilván nincs szükség a vödörre, hiszen minden egyes nyomásértékhez le tudjuk olvasni a térfogatáramot az átfolyásmérőről. A szivattyúk műszaki adattábláján feltüntetett értékek használatát kerüljük, hiszen a szivattyúkon általában a Qmax és Hmax értékek vannak megadva (ahol a görbe metszi a Q és H (P) tengelyt), ami a karakterisztika két végpontja, tehát ez nem egy munkapont!

A vízforrások jellemző adatai (videó):



2. A szórófejek elhelyezése

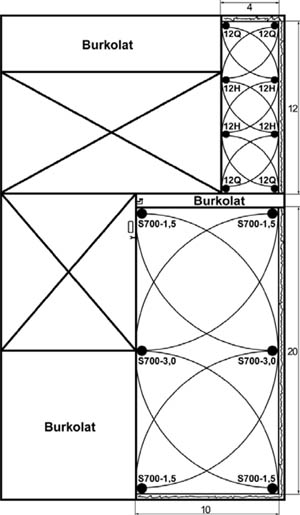

  • A terület felmérése után elkészített méretarányos vázlatrajzunkra rajzoljuk be a szórófejeket:

  • A területet, amennyiben lehetséges, osszuk szabályos négyszögekre.

  • Honlapunkon az egyes szórófej típusok leírásából, vagy a gyártók katalógusainak táblázataiból tájékozódhat a szórófejek és fúvókáik technikai adatairól (szórási távolság, kijuttatott vízmennyiség).

  • A fejeket úgy helyezzük el a kertben, hogy a szomszédos, illetve egymással szemben lévő fejek vízsugarai éppen elérjék a másik fejet, tehát törekedjünk a fejtől-fejig történő öntözésre mind spray, mind rotoros szórófejek esetében. Ezt az átfedéses szórófejkiosztást célszerű betartani, hiszen a fúvókától távolodva a forgó (akár teljesen egyenletesen szóró) vízsugár egyre nagyobb területet öntöz (adott körcikk külső gyűrűje nagyobb területet takar, mint egy belső gyűrűszakasz), így a szórófejtől távolabb eső részekre egyre kevesebb víz jut. A korszerű szórófejeket egytől-egyig úgy alakítják ki, hogy fejtől fejig történő szórással érjük el a legjobb egyenletességet, így az üzemeltetés során rengeteg vizet spórolhatunk meg. Egy kevesebb fejjel megépített rendszer öntözési egyenletessége jelentősen romlik, így gyakran 1,5 - 2 x-es vízmennyiséget kell kijuttatnunk ahhoz, hogy ne legyenek kiszáradt területek a kertben, ez ráadásul más területek túlöntözésével is jár, így kerülendő.

  • 8m x 8m-nél nagyobb területre rotoros szórófejeket tervezzünk. (8-15 m sugár, pl. Hunter PGP, Rain Bird 5004, Toro TR50, K-Rain ProPlus).

  • Olyan négyszögnél, ahol az egyik oldal 5-9 m között van a másik pedig hosszabb, mini rotoros fejeket tervezzünk ( 5-10 m sugár, pl. Hunter PGM, Rain Bird 3504, Toro Mini8, K-Rain MiniPro).

  • Azoknál a téglalap alakú területeknél, ahol az egyik oldal 4-9 m között van, a másik oldal pedig hosszabb, nagyon jól használhatók az új Hunter MP Rotator fúvókák is, melyek víztakarékosak, egyenletesen öntöznek és a rotoros szórófejekkel közös zónán is üzemelhetnek.

  • dinamikus nyomás mérése4 m x 4 m alatti négyszögekhez, sávokhoz, körcikkekhez spray típusú szórófejeket tervezzünk (szórási sugár 0,8-5 m, pl. Hunter PS és Hunter Pro-Spray, Rain Bird 1800, Rain Bird Unispray, Toro 570, K-Spray). A profilos spray fúvókák szórásképe nem szabályos, ezért itt is fontos az átfedés. Szórófejkiosztásnál na maradjon sehol öntözetlen terület.

  • A táblázatokban megadott szórási sugarak az állító csavarral (a rotoros fejeknél ez a fúvóka rögzítő csavar, a spray és MP Rotator fúvókáknál a középső csavar) kb. 25%-kal csökkenthetők, de a szórástávolság ilyen módon történő rövidítését csak a legvégső esetben használjuk, mert így jelentősen romlik a szórási egyenletesség.

  • dinamikus nyomás méréseA táblázatok az egyes fúvókák ideális körülmények között mérhető szórási távolságát adják meg adott nyomásérték mellett. A gyakorlatban sokszor előfordul, hogy éppen fúj a szél, vagy a szórófej nem áll tökéletesen függőlegesen, így sokan a táblázatban mutatott értéknél 10%-kal kisebbre tervezik a sugarat.

  • Mindenhol többszörös átfedés legyen a területen. Ha ezt megspóroljuk, olyan területek kerülnek egymás mellé, amelyikből az egyiket egy szórófej öntöz, a másikat lehet, hogy 3-4. Ezen területek aránya alapján előfordulhat, hogy a szükséges vízmennyiség 2-3-szorosát kell kijuttatni, hogy mindenhol a minimálisan szükséges vízmennyiség kijusson és az első néhány víz-és csatornadíj fizetésekor derül ki, hogy itt fizetjük ki folyamatosan a kispórolt szórófejeket. A magasabb üzemelési költség a kisebb probléma. A nagyobb gondot az jelenti, ha a termőtalaj vagy a drága növényzet károsodik a túlöntözés miatt.

    Különös gonddal járjunk el rotoros szórófejek esetén. Itt vagy azonos fúvókát használunk és később külön zónára rakjuk a negyedkörös, félkörös és teljes körös fejeket (az öntözési idővel állítjuk be az egyenletességet), vagy azonos zónára kötjük az egymás melletti fejeket és ügyelünk arra, hogy az x méretű negyedkörös fúvóka mellé 2x legyen a félkör és 4x a teljes kör, hogy egyenletesen öntözzön a rendszer. (pl. ha 2.0-ás fúvóka kerül a negyedkörösbe, akkor a félkört szóró rotorokba 4,0-ás fúvókát helyezzünk ugyanabban a zónában). Így persze az eltérő szórási sugarakat is figyelembe kell venni, ezért - főleg nagyobb területek esetén - az előbbi megoldást (külön zónán egyforma fúvóka) alkalmazzuk.


3. A zónák kiosztása


A legritkább esetben fordul csak elő, hogy kizárólag azonos csapadékintenzitású szórófejjel dolgozunk, illetve a rendelkezésre álló vízmennyiség elegendő az egész kert egy menetben történő beöntözésére. Ezért az öntözőrendszert kisebb darabokra (közel azonos, a rendelkezésre álló vízmennyiségnél nem nagyobb fogyasztású zónákra) osztjuk, melyek működését a mágnesszelepek segítségével az automatika vezérli. Egy átlagosnak tekinthető öntözőrendszer felépítése a következő:

Az öntözőrendszer felépítése

A rotoros és a spray szórófejeket nem szabad azonos zónára kapcsolni a nagyon eltérő csapadékintenzitások és az eltérő öntözési idő miatt! Ahogy az előző fejezetben már említettük, a rotoros fejeknél el kell választani a különböző szórási szektorra állított fejeket, vagy kompenzálni kell a fúvókák méretezésével. Ha pl. 90 fokra állított fejbe 6 l/perces fúvókát teszünk, a 180 fokosba 12 l/ perc, a 360-asba 24 l/ perc teljesítményű szükséges, ilyenkor figyelni kell a változó sugárra is. Az egész tervezés lényegi része pedig most következik: az együtt üzemeltethető szórófejeket addig kötjük össze egy zónára, ameddig el nem érjük az üzemi (dinamikus) nyomáson rendelkezésre álló vízmennyiséget (munkapont!). Célszerű itt is tartalékot hagyni, ugyanis a szivattyú kopik, teljesítménye csökken, a kút hozama is csökkenhet, a fúvókák is kopnak, és a hálózati nyomás is ingadozik kisebb-nagyobb mértékben. A csepegtető csöveket mindig külön zónára rakjuk, és helyezzük külön körre a mikroszórófejeket is. Ezek alacsony vízfogyasztása miatt gyakran nyomáscsökkentőt kell beépítenünk ezekre a zónákra, hogy az üzemi nyomás ne emelkedjen az optimális (2-3 bar) érték fölé.

4. A csövek és szerelvények méretezése



Öntözőrendszerünk tervezésének utolsó része a csőhálózat hidraulikai méretezése, melynek célja az öntözőrendszer üzemeléséhez szükséges vízhozamot komolyabb (max. 20%) nyomásesés nélkül szállítani képes csőkeresztmetszet meghatározása. A csövekben ugyanis az áramló folyadék és a cső fala között súrlódási veszteség lép fel, amit mi a cső két vége közötti eltérő nyomásérték formájában, azaz nyomásveszteségként érzékelünk. A nyomásesés a keresztmetszet szűkülésével hatványozottan nő, így rosszul megválasztott csőméret esetén előfordulhat, hogy a szivattyúnál meglévő 4,5 bar nyomásunk az utolsó szórófejnél már csak 1 bar lesz és a fej csak maga mellé csorgatja a vizet. Sajnos nem csak a csöveken, hanem a szűrőkön, mágnesszelepeken és minden egyéb szerelvényen fellép kisebb nagyobb nyomásveszteség, melyekkel nagyobb rendszerek esetében szintén számolnunk kell. Honlapunkon megtalálható a csövek méretezéséhez szükséges táblázat, ennek használata nagyobb öntözőrendszerek tervezésekor elengedhetetlen. Átlagos méretű házikertekben 30-60 l/perc közötti vízfogyasztás esetén 1"-os szűrőt, 1" elosztót, 1"-os mágnesszelepeket és 32-es fővezetéket alkalmazunk, melyre 20 mm-es fejbekötő csővel kötjük a szórófejeket. Amennyiben a nyomásesés táblázatot használjuk, akkor a táblázatból pontosan leolvasható az adott keresztmetszetű 10 baros KPE cső 100 m-es szakaszára vonatkozó nyomásesés és áramlási sebesség érték különböző vízhozam értékek mellett. Például 32-es cső esetében 40 l/perc vízhozam mellett 1,24 m/s áramlási sebességet és 0,74 bar nyomásesést kapunk a 100 m-es csőszakaszra. Az áramlási sebesség értéknél csak arra kell figyelnünk, hogy mindenképpen alacsonyabb legyen, mint 2,0 m/s, de optimálisan kevesebb, mint 1,5 m/s, mert az ennél nagyobb áramlási sebesség komoly vízütéssel jár: vízkalapács effektus A vízkalapács effektus akkor lép fel, amikor a nagy sebességgel áramló folyadék hirtelen akadályba ütközik (gyorsan záró szelep, vagy golyóscsap), az ilyenkor keletkező, majd ide-oda pulzáló lökéshullám a rendszer szerelvényeit könnyedén károsíthatja. Közműves csatlakozásnál főcsapot és visszaszívást gátló szerelvényt (minimum egy visszacsapó szelepet, de inkább egy légbeszívó szeleppel kombinált főcsapot) kell beépíteni. A szórófejeket ne a szárnyvezetékre ültessük rá, hanem flexibilis bekötéssel (20-as cső, vagy speciális fejbekötő csövek) szereljük, az utólagos magasságállítás érdekében. Fagyveszély esetén a hálózatot vízteleníteni kell. Erre legalkalmasabb a kompresszoros kifúvatás. Ehhez a mágnesszelepek elé célszerű vízkonnektort, vagy egy különálló kompresszorcsatlakozót beépíteni. Víztelenítéshez beépíthetünk drain szelepeket is, de ennél a megoldásnál minden öntözésnél kiüríti a szelep a hálózatot, ami nem előnyös. Leeresztéséhez kavicságyat kell kialakítani, ami naponta többször is akár 40-50 l vizet képes elnyelni. A szelepekbe szennyeződés kerülhet, ezért szivároghat, vagy nem engedi le a vizet, tehát esetleg nem működik megbízhatóan. Az esőérzékelőt olyan helyre kell felszerelni, ahol az eső szabadon éri, de a szórófejek még szeles időben se öntözzenek rá. A vezérlőegység elhelyezésénél ügyelni kell arra, hogy a beltéri vezérlőket víz nem érheti és extrém párás környezetbe (pl. szivattyúakna, vízóraakna) nem kerülhetnek! A beltéri vezérlőket csak fedett, száraz helyre építsük be. Amennyiben csak olyan helyre tudjuk felszerelni a vezérlőt, ahol az eső érheti, akkor mindenképpen kültéri modellt válasszunk, víz alá azonban ezek sem kerülhetnek, így aknákba és szelepdobozokba való beépítésük kerülendő.


II. Az öntözőrendszer telepítése

Az öntözőrendszerek telepítése a kitűzéssel kezdődik. Ekkor a terv alapján a területen kitűzzük a szórófejek helyét, kijelöljük az árkok nyomvonalát, illetve a szelepdobozok, valamint a vezérlő automatika és az esőérzékelő pontos helyét. A második fontos lépés az árokásás és az összes járulékos földmunka elvégzése. Amennyiben meglévő gyepfelületre telepítjük az öntözőrendszert, akkor döntsük el, hogy gyeptéglázással, vagy felülvetéssel pótoljuk vissza a gyepet az árkok nyomvonalán. Amennyiben szép, összefüggő, sűrű gyepfelületen dolgozunk, akkor célszerű gyeptéglázni, hiszen így a munka végeztével szinte teljesen láthatatlan munkánk nyoma. Ez nyilván időigényesebb és költségesebb eljárás, mint a betemetett árkok fűmaggal történő felülvetése. Az árokásást a csőfektetés követi, ilyenkor először kiépítjük a gerincszakaszt a szeleposztó(k)ig, majd onnan minden egyes zóna szárnyvezetékét kifektetjük. Amikor a csővezeték hálózatot elkészítettük, akkor következik a szórófejek csatlakoztatása.
szórófejek flexibilis bekötéseJavasoljuk a megfúrós idommal és flexibilis fejbekötő csővel (akár 20 mm-es LPE csővel és tokos idommal, akár speciális fejbekötő csővel és a hozzá tartozó idomokkal) történő szórófejbekötések kiépítését, hiszen ezekkel szórófejeink fel-le és jobbra-balra is (minden irányban) igazíthatók, ez megkönnyíti a fejek szintbe állítását és utólagos igazítását egyaránt. Flexibilis bekötésnél először felszereljük a megfúrós idomot a csőre kb. 50-70 cm-re a szórófej tervezett helyétől, majd megfúrjuk a megfúrós idom kilépő ágán keresztül a cső felső oldalát. Használjunk 8-12 mm átmérő közötti fafúrót, ennek hegye szépen vezeti a fúrót a csőben, csak arra kell ügyelnünk, hogy a furat nagyjából középre kerüljön az idomban és ne érintse a tömítőgyűrűt (ld. film). Ezután az egyik fejbekötő könyököt csavarjuk be a megfúrós idomba és csatlakoztassuk hozzá a megfelelő méretű fejbekötő csövet. Amennyiben rotoros szórófejeket (pl. Hunter PGP, vagy Rain Bird 5000), vagy nem cserélhető fúvókás spray fejet (pl. Hunter PS sorozat) építünk be, akkor az adott zónát az összes fejbekötő cső csatlakoztatása után öblítsük át (nyissuk ki a zóna mágnesszelepét és hagyjuk nyitva, amíg az összes fejbekötő csőből nem jön a víz), hogy az építéskor esetlegesen a csövekbe kerülő szennyeződések (pl. homok, csőforgács) kimosódjanak. Ezután csatlakoztassuk a fejeket, állítsuk szintbe őket és kezdjük meg az árok betemetését. Amennyiben spray szórófejeket (pl. Rain Bird 1800-as sorozat, Toro 570-es, vagy Hunter Pro-spray), illetve MP-rotator fúvókával szerelt fejeket telepítünk, akkor először állítsuk szintbe a fejeket, temessük be az árkokat, majd csak ezután öblítsük át a zónát, a spray szórófejházak tetején található színes kupakok (öblítőkupak) segítenek tisztán tartani a rendszert. Miután átöblítettük az adott kört, húzzuk fel az öblítőkupaknál fogva a szórófej fúvókacsövét, fogjuk meg a nyakát, tekerjük le az öblítőkupakot, majd tekerjük be a megfelelő fúvókát. Ezután állítsuk be először a fix oldalt (a fúvókacső elforgatásával), majd a kívánt szórási szöget a fúvóka szögállító gyűrűjével (ha állítható szögű típus). Rotoros szórófejeknél a fix oldalt sok esetben nem a fúvókacső elforgatásával, hanem az egész szórófej meneten történő elforgatásával tudjuk beállítani, a szórásszög állítására pedig a legtöbb típusnál a fej tetején található szórásszög-állító csavart találunk, de sok kivétel is akad, így szerelés előtt mindenképpen járjunk utána az adott típus beállításának.
Amennyiben van csepegtető zónánk az adott kertben, csatlakozzunk rá a tekercs csepegtető csővel a megfúrós idomba csavart csepegtetőcső-indító idomra, majd magunk előtt görgetve a tekercset haladjunk végig a sövények és ágyások mentén, melyeket csepegtetve szeretnénk megöntözni. Szélesebb ágyásoknál kb. 60 cm-es távolságra oda vissza, vagy kígyózva is vezethetjük a csepegtető csövet, arra ügyeljünk azonban, hogy nagyon ne törjön meg a cső forduláskor. A csepegtető csövekhez vásárolhatunk toldókat, T-idomokat, könyökidomot, végelzárót, stb. A csepegtető csöveket érdemes lerögzíteni a talajon, erre speciális csepegtető cső rögzítő tüskéket használhatunk, így a cső nem mozdul el jobbra-balra nagyobb mértékben és oda csepeg a víz, ahová szánjuk.

Szerelési útmutató (videó):




Mielőtt az összes zónát készre szereljük és betemetjük az árkokat, győződjünk meg róla, hogy behúztuk-e a mágnesszelepeket, illetve az esőérzékelőt a vezérlővel összekötő elektromos kábelt, hiszen ezt rendszerint ugyanabban az árokrendszerben vezetjük, mint a csöveket. A kábel tartalmazzon legalább a mágnesszelepek száma+1 ért, de ha mód van rá hagyjunk benne néhány tartalék eret a későbbi esetleges fejlesztésekhez. Cégünk speciális öntözésvezérlő kábelt (8 x 0,8 mm2 keresztmetszet) is forgalmaz: ez 100 m-es tekercsekben kapható, kettős szigetelésű 8 eres földkábel, nem szükséges külön védőcső hozzá.
A visszatemetés egyik legnagyobb odafigyelést igénylő része a szelepdoboz körüli rész temetése. Figyeljünk arra, hogy a szelepdoboz fedele teljesen szintbe kerüljön a környező tereppel, belül a szelepek hozzáférhetőek legyenek. A szelepdoboz alá rakjunk agroszövetet, vagy geotextiliát, hogy a szelepek ne a sárban feküdjenek és hogy a vakondokokat megakadályozzuk abban, hogy feltöltsék földdel az egész dobozt.
A szelepek és a vezérlőkábel összekötéséhez használhatunk vízmentes kábelcsatlakozókat, vagy jobb minőségű szigetelőszalagokat (mi az utóbbira szavazunk). Miután a mágnesszelepeknél minden kötést leellenőriztünk, kössünk be a vezérlő automatikába is minden kábelt, majd csak a legutolsó lépésként dugjuk be a vezérlő transzformátorát a konnektorba.
Végül próbáljunk ki minden egyes zónát a vezérlő manuális indítás állásában. Működés közben finomhangolhatjuk az egyes fúvókák szórásszögét és szórási távolságát is (ez a legtöbb esetben max. 25%-kal csökkenthető egy, a szórófej tetején lévő csavar segítségével).


III. Az öntözőrendszer karbantartása

Az öntőzőrendszer rendszeres karbantartási munkálatai közé tartozik az öntözőrendszer téliesítése és a tavaszi újraindítás. Évközben az öntözőrendszer karbantartási igénye minimális. Időnként nézzük át az egész rendszert, csak akkor ragadjunk szerszámot, ha rendellenes működést tapasztalunk. Az alábbiakban próbálunk segíteni néhány általánosan előforduló probléma megoldásában:

1. tünet: A szórófej nem húzódik vissza.
megoldás: A szórófejek fúvókacsövét egy öblítő tömítés veszi körül a ház csatlakozásánál, ez induláskor egy nagyobb vízadag átengedésével lemossa a fúvókacsövet. Ennek ellenére (főleg nagyon laza homoktalajokon) néha homokszemek ragadnak a tömítés és a fúvókacső közé, melyek idővel összekarcolják a műanyag felületet. Általában megoldást nyújt egy kis szilikon spray, mellyel a felhúzott fúvókacsövet körbe befújjuk. Ezután a rugó könnyedén visszahúzza a kiemelkedő fúvókacsövet.

2. tünet: Nincs elég nyomás, közelre locsol a szórófej (eddig működött szépen a rendszer).
megoldás: Általában valamelyik beépített szűrő körül kell keresnünk a probléma okát. Szivattyús rendszereknél a szivattyú előtt, vagy után találunk egy szűrőt, ellenőrizzük benne a szűrőbetétet és ha kicsit is eldugult, akkor tisztítsuk ki. Ha csak egy szórófejnél észleljük a tünetet, akkor a fúvóka alatti, a szórófejházba beépített szűrőt ellenőrizzük, ezt is eltömíthette valamilyen szennyeződés. A szűrőbetétet ne szedjük ki akkor sem a szűrőből, ha gyakran eldugul, így csak még több problémát okozunk.

3. tünet: Egy zónán az öntözés nem áll le.
megoldás: Ellenőrizzük a vezérlő beállítását. Ha a beállított értékek helyesek és az öntözési ciklus végén a zóna nem áll le, akkor az adott zóna mágnesszelepét kell megvizsgálnunk. Szinte minden ilyen esetben a mágnesszelep szennyeződése (apró kavics, vagy homok, esetleg KPE cső forgács) okozza a jelenséget. A mágnesszelep szétszedése előtt zárjuk el a főcsapot, majd engedjük ki a nyomást a szelep kinyitásával. Ezután szereljük szét a szelepet. Minden mágnesszelep két félből áll, melyek között egy gumimembránt, a membrán felett pedig egy feszítőrugót találunk. A mágnesszelep két felét vagy fémcsavarok rögzítik egymáshoz, vagy oldalt egy kézzel eltekerhető műanyag fedél. Miután szétszedtük a szelepet nézzük meg a gumimembránt nem sérült-e meg és (ha van) távolítsuk el a membrán alá ékelődött szennyeződést. Szilikonnal befújhatjuk a központi tengelyt és a membránt is, majd szereljük össze. Ha találtunk szennyeződést, akkor rögtön a szűrőt is nézzük meg, hiszen valószínű ott is van valami gond (pl. átszakadt a hálós szűrőbetét). Ha a tisztítás nem oldja meg a problémát, akkor hívjunk szakembert.

Az öntözőrendszerek karbantartása (videó):



IV. Az öntözőrendszer téliesítése

Az öntőzőrendszer rendszeres karbantartási művelete a téliesítés. A téliesítés a rendszer kialakításától függően kétféle módon történhet: automata ürítőszelepekkel, vagy kompresszoros kifúvatással. Amennyiben automata ürítőszelepek vannak a rendszerben (ezeket minden zóna legmélyebb pontján egy drénágy, vagy zsomp felett kell elhelyezni), akkor nincs más teendőnk, mint a főcsap elzárása (fagycsap, vagy a szivattyúgépészet utáni főelzáró) és ha van a mágnesszelepen, akkor a szelep manuális víztelenítő csavarjának a meglazítása. Cégünk két okból sem javasolja a drénszelepek használatát: Egyrészt automata ürítőszelepek használatakor minden egyes öntözés után elfolyik az összes víz a rendszerből (költség, vízpazarlás), másrészt a rendszer mindig szárazon indul, ez nem csak zavaró fütyörészés formájában okozhat gondot, a rövid ideig tartó szárazon futás a vízkenésű rotoros hajtóműveket is megviselheti a sokadik alkalommal. A drénszelepes megoldás helyett tehát javasoljuk az öntözőrendszerek kompresszorozással történő víztelenítését (ld. az öntözőrendszerek karbantartása c. videó - fent). Ezt évente csak egyszer kell elvégezni, általában november hónap folyamán (a tartós fagyok beállta előtt), ekkor egy sűrített levegőt előállító kompresszorral rácsatlakozunk az öntözőrendszer gerinchálózatára (vízkonnektoron, kerti csapon, vagy egy kompresszor csatlakozón keresztül) és addig pumpáljuk be e levegőt, amíg a nyomás el nem éri a 4 bar értéket. Ha elérte a gerincszakaszban a nyomás a kb. 4 bar értéket, akkor kinyitunk egy zónát, amelybe beáramlik a levegő és maga előtt, a szórófejeken keresztül, kitolja az összes vizet a csövekből. Ha már az adott zóna minden szórófején csak a levegő jön ki, akkor elzárjuk a kört és újból 4 bar nyomásig fújjuk a gerinchálózatot a kompresszorral. Kinyitjuk a következő zónát, majd szépen ugyanígy az összes kört is víztelenítjük. Mindösszesen arra kell ügyelni, hogy a kompresszorból kilépő nyomás ne haladja meg a 4 bar értéket, mert egy nagyobb nyomás a szórófejeket károsíthatja. Szerencsére a legtöbb korszerű kompresszoron a kimeneti nyomás értéke fokozatmentesen állítható, így nem kell figyelni állandóan a nyomásmérő órát.



V. Az öntözőrendszer újraindítása

Tavasszal, általában április hónap folyamán általában szükségessé válik öntözőrendszerünk újbóli beüzemelése. Ehhez normális esetben nincs szükség különleges szakértelemre, a rendszer minimális ismeretének birtokában magunk is elvégezhetjük. Kivételt talán a centrifugálszivattyús (vagy házi vízműves) rendszerek beüzemelése jelent, hiszen ezeket a szivattyúkat fel kell töltenünk vízzel, sokszor a beragadt tengelyüket is meg kell mozgatni kicsit. A következő módon járjunk el:

1. Vezetékes vízzel táplált rendszer esetén:

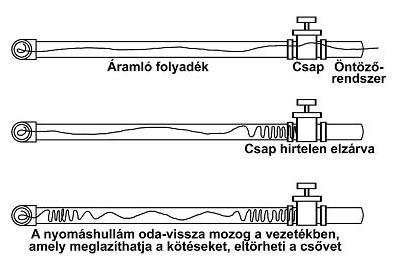

Ha van szűrő beépítve a gerincszakaszon, akkor ellenőrizzük, hogy tiszta-e a szűrőbetét. Ezután nyissunk ki egy mágnesszelepet, hogy a gerincben lévő levegő a víz előtt szabadon távozhasson) különben nyomása megemelkedik és az összesűrített levegő nagyot üthet a szerelvényeken), majd nyissuk meg a főcsapot. Ha már víz jön a szórófejekből, akkor zárjuk el a mágnesszelepet. Ezután szépen sorban menjünk végig minden zónán a vezérlő manuális indítás menüpontja segítségével és ellenőrizzük, hogy a szórófejek a megfelelő irányba és távolságra szórnak-e. Ha mindent rendben találtunk, vagy kijavítottuk a hibákat, akkor állítsuk be a vezérlő automatikát, hogy akkor és a annyi ideig öntözzön, ahogy szeretnénk. Javasoljuk a 2-3 naponta történő öntözést nagyobb vízadagokkal. Ez rotoros szórófejeknél (pl. Hunter PGP, Hunter I-20, Hunter PGJ, Rain Bird 3504, Rain Bird 5000 sorozat, Toro Mini-8, Toro TR-50, K-Rain ProPlus és az új MP Rotator fúvókáknál) 25-35 perc közötti beállítást, spray típusú szórófejeknél (Pl. Rain Bird 1804, Hunter Pro-Spray, Toro 570) 8-15 perc közötti öntözési időt, míg csepegtető cső esetén 60-90 perc üzemidőt jelent.

2. Szivattyús rendszer esetén:
Először a szivattyút kell beüzemelnünk. Ha télire külön tároltuk, akkor kössük vissza a rendszerbe és ellenőrizzük a csatlakozásokat. A rendszerben lévő szűrőt itt is feltétlenül ellenőrizzük, majd a vezetékes vízhez hasonlóan úgy indítsuk el a szivattyút, hogy egy mágnesszelepet nyitott állásba kapcsolunk előtte. Ha centrifugál szivattyú szolgáltatja a vizet, akkor annak szivattyúházát (akár az egész szívócsövet) teljesen töltsük fel vízzel a szivattyúház tetején található töltőcsavaron keresztül. Ha a ház teljesen fel van töltve vízzel, akkor az önfelszívó szivattyúk már képesek felkapni a szívócsövön keresztül a vizet (általában kidolgozzák a bent rekedt levegőt). Normál szívású szivattyúnál az egész szívóágat fel kell tölteni vízzel. A búvárszivattyúkat nem szoktuk felhúzni télire, így azokat csak csatlakoztatni kell az elektromos hálózathoz. Ha a szivattyú biztonsággal elindult, szállítja a vizet és a kinyitott zónán szépen öntöznek a szórófejek, akkor zárjuk le a mágnesszelepet és győződjünk meg róla, hogy a szivattyút vezérlő elektronika (pl. press control) a zóna lezárása után lekapcsolja-e a szivattyút. Amennyiben a szivattyú nem áll le, akkor szervizelni kell a vezérlő egységet, hiszen ez a probléma nagyon gyorsan a szivattyú tönkremeneteléhez vezet. Ezek után az előzőeknek megfelelően sorban menjünk végig minden zónán a vezérlő manuális indítás menüpontja segítségével és ellenőrizzük, hogy a szórófejek a megfelelő irányba és távolságra szórnak-e. Ha mindent rendben találtunk, vagy kijavítottuk a hibákat, akkor állítsuk be a vezérlő automatikát, hogy akkor és a annyi ideig öntözzön, ahogy szeretnénk.

VI. Szivattyúk méretezése

Amennyiben öntözőrendszerünket nem a vezetékes vízhálózatról szeretnénk üzemeltetni, hanem valamilyen egyéb vízforrásról (pl. fúrt kút, ásott kút, esővízgyűjtő ciszterna, tó, patak, folyó, tározó) szeretnénk megtáplálni, akkor szükségünk lesz egy szivattyúra, amely kiemeli a vizet és a megfelelő nyomással, illetve térfogatárammal juttatja azt az öntözőrendszerbe. A szivattyú kiválasztását a tervezéssel összhangban kell elvégezni figyelembe véve az öntözési zónák vízfogyasztását és nyomásigényét, a magasságkülönbségből adódó szívó- és nyomóoldali veszteségeket, illetve a csővezetéken és a szerelvényeken fellépő nyomásveszteségeket egyaránt.Egy szivattyú jellegörbéje

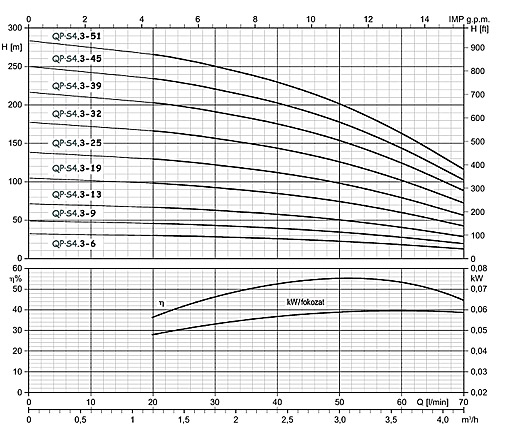

Minden normális szivattyúgyártó megadja a termékeire vonatkozó technikai adatokat, melyek felhasználásával kiválaszthatjuk a számunkra megfelelő szivattyútípust. A legszükségesebb az adott szivattyú jelleggörbéje (karakterisztika görbe) mely tulajdonképpen az egyes munkapontok összessége. A görbe egy adott pontját kiválasztva és a vízszintes tengelyre (Q) vetítve leolvashatjuk a szállított vízmennyiséget (l/perc, m3/h, stb.), míg a függőleges tengely mentén (H) leolvashatjuk az ennél a szállított vízmennyiségnél nyújtott szállítómagasságot (méterben, ritkán egyéb mértékegységben, pl. ft=láb), vagy nyomásértéket (bar, KPa, stb.), vagy . Gyakorlatban a 10 m vízoszlopmagasság = 1 bar nyomás értékkel számolhatunk, azaz ha a szivattyú 40 l/perc térfogatáramnál 35 m-es szállítómagassággal bír, akkor ez 3,5 bar-os nyomást jelent 40 l/perc vízhozam mellett. A bal oldalon látható egy szivattyúcsalád (Q&P QS4P-3) tagjainak a jelleggörbéje. Itt a Q-H görbék alatt láthatunk egy hatásfokgörbét is (jele: a görög éta). Ha ezek az adatok is rendelkezésre állnak, akkor igyekezzünk olyan típust kiválasztani, amely nagyjából a hatásfokgörbe tetejénél üzemel, jelen esetben pl. a QS4P-3 sorozat tagjait 40-60 l/perc közötti vízszállításnál érdemes használni és a szükséges nyomásnak megfelelően választani konkrét modellt a sorból. Érdemes különválasztani a felszíni szivattyúk és a merülőszivattyúk méretezését:

1. Felszíni szivattyúk kiválasztása:
A vízfelszín felett elhelyezett szivattyúk sokszor olcsó és praktikus megoldást jelentenek egy öntözőrendszer vízellátására. Legfontosabb szabály, hogy csak akkor használjunk ilyen szivattyút, ha az üzemi vízszint és a szivattyú szívócsonkja közötti távolság kisebb, mint 7 m. Az elméleti maximum a szívásmagasságra kb. 10 m (ez a légköri nyomásmagasságnak felel meg tengerszinten), de a gyakorlatban ez ne legyen több, mint 7 m. Tulajdonképpen a centrifugálszivattyúk szívási hatásfoka 5 m-es szívómagasság alatt már nem optimális. A kútban lévő nyugalmi vízszint az a vízszint, amit egy használaton kívüli időszakban megmérünk egy kútban. Ezzel szemben az üzemi vízszint az az érték, amit terhelés alatti (az öntözőrendszer által fogyasztott vízmennyiség kivétele melletti) méréssel kapunk és nagyon fontos, hogy számunkra ez az érték a lényeges. Az üzemi vízszint fúrt kutakban gyakran nagy eltérést mutat a nyugalmi vízszinthez képest. A szivattyú lábszelepe minimálisan 1 m-rel legyen a kút talppontja felett.
A szivattyú kiválasztásakor adjuk össze a szívó és nyomóág geodétikus veszteségeit, majd adjuk hozzá az áramló folyadék súrlódásból eredő (cső, szelepek, idomok) nyomásveszteségeit, végül az öntözőrendszer üzemi nyomásigényét, majd nézzük meg, hogy ennél az összesített nyomásértéknél (szükséges szállítómagasság) melyik típus biztosítja az öntözőrendszer által (üzemi nyomáson) fogyasztott vízhozamot. (Lehet fordítva is, a lényeg, hogy válasszunk egy megfelelő munkaponton dolgozó modellt).
Pl.: Ha 5 m a szívómagasság és egyetlen szórófejünk 80 m-re van a szivattyútól, illetve 15 m-rel magasabban helyezkedik el és 32-es 10 baros cső fut a fejig idomok nélkül, a szórófej vízfogyasztása pedig 50 l/perc, akkor a következőképpen járjunk el: Adjuk össze a 0,5 + 1,5 bar magassági veszteséget, majd adjuk hozzá a táblázatból 50 l/perc értéknél leolvasott súrlódási nyomásveszteség értéket 0,8-al megszorozva (hiszen a táblázatban mutatott érték 100 m-es csőszakaszra vonatkozik). Így 0,5 + 1,5 + 0,9 bar értéket kapunk, ehhez hozzáadjuk a fej 4 baros nyomásigényét, ami összesen 6,9 bar-t jelent. Ekkor keressünk egy olyan szivattyút, amely 50 l/perc vízmennyiséget ad kb. 7 bar nyomáson. Inkább legyen kicsit felülméretezve a rendszer, mint alulméretezve. Szivattyúnk idővel kopik majd, tényleges teljesítménye csökkenhet. Ha sok szórófejünk van egy zónán, akkor a csövön fellépő nyomásveszteség számolásakor gyakorlatban a zóna vízfogyasztását 0,7-el szoktuk szorozni, majd a csökkentett vízfogyasztás értékhez tartozó nyomásesést nézzük ki a táblázatból, így nem kell fejtől fejig külön-külön számolgatni a nyomásveszteségeket.

2. Merülőszivattyúk kiválasztása:
A búvárszivattyúk méretezésének számolási része megegyezik a fent leírtakkal, néhány apróságra kell csak odafigyelnünk: Méretezés előtt mindig tudakoljuk meg a kút pontos paramétereit (a kút belső átmérőjét, a kút által tartósan biztosított kivehető vízmennyiséget (l/perc), a szűrőzött szakasz mélységét (pl. 28-36 m), az adott vízhozamnál mért üzemi vízszintet és a nyugalmi víz szintjét), ezek nélkül nem lehet precízen tervezni. A legfontosabb, hogy a magasságkülönbségből adódó veszteséget mindig az üzemi vízszinttől számoljuk. Tehát ha a tartós üzemi vízszintünk 15 m-en van, akkor hiába rakjuk le a szivattyút 43 m-re, nem járunk jobban, mintha 20 m-re raknánk. Ráadásul, ha a 43 m-től számoljuk a geodétikus nyomásveszteséget, akkor hibázunk és állandóan 2,3 bar túlnyomással üzemel majd a rendszerünk, mely a szórófejeket és egyéb rendszerelemeket károsíthatja, rontja az öntözés egyenletességét és feleslegesen fogyaszt energiát. Ezzel a hibával (durván felülméretezett szivattyú) már több javításnál találkoztunk. Inkább telepítési, mint méretezési kérdés, de fontos, hogy fúrt kutaknál ne telepítsük a búvárszivattyút a szűrőzött réteghez (vagy ez alá), mert ezen szivattyúk motorjának hűtését a motor és a kútcső fala között átszívott áramló víz adja, a szűrőzött rétegnél a szivattyú oldalról szívja a vizet és így ez az áramlás gyakorlatilag megszűnik, a motor idő előtti tönkremenetelét okozva. Ne rakjunk búvárszivattyút a kúttalp közelébe, mert könnyen felszívhatja az iszapot és ez károsítja a szivattyút, illetve gyorsan eltömíti a szűrőt is.


A mértékegység átváltó használatához kérem kattintson ---> ide
